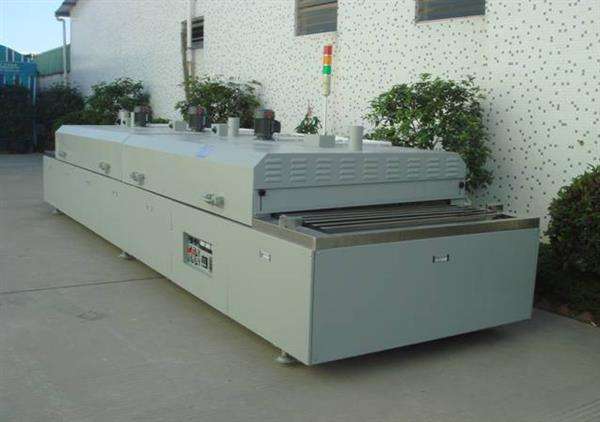

）隧道式热风炉设有红外IR、光固及冷却系统，广泛应用于丝网印刷、喷染、电镀以及印刷电路等行业的烘干、除湿等工艺，还可以用于食品、纺织品、压铸小件、表面涂装等工业的干燥、烘烤等。可任意于国产、进口印刷机进行联机，组成完善的生产流水线。
1．隧道炉部分外形尺寸:线体总长可订做，网带宽可订做，出料部分长1米，烘干部分长可订做,，进料部分长1米,冷却区为0.4米,线体大梁支架和箱体外壳采用2.0㎜厚冷板折弯而成，整机外壳高温静电喷塑(非普通油漆)耐腐蚀易清洗，机架用50×50㎜方通焊接而成，配16㎜调节脚杯.
2．每段2米,隧道炉腔总长10米.内胆材质采用1.2㎜厚SUS#304镜面不锈钢板或镀锌板可选,隧道炉腔总高0.4米,进料口净高度0.2米,设可调节档板,中间100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层。使隧道炉体外部不烫手.顶部配有进气口和排气口阀门,可调节室内空气流量,便温度更加均匀.每段隧道炉盖均可独立翻起打开.便于隧道炉内的清洁
3． 电器部分:电源三相AC380V，三相五线制,功率根据烘干部分来计算，采用台湾爱德利变频器变频调速,配调速电机一台, 80型减速牙箱，速比为1:60,配传动齿轮和传动链条,传动速度0.5至6米/分钟任意可调,配独立的控制系统，每段隧道炉腔配台湾爱德力牌运风马达二台，配八寸半运风风轮，隧道炉盖双内层配有运风风槽,发热管内置风槽内,三面循环运风运风马达，每台0.75KW.使隧道炉内温度更加均匀；每段隧道炉腔内装有不锈钢散热片式发热管要据烘干长度来布置，每条600W均匀分布在配在隧道炉腔内部,传输带底部配有隔热层，厚度为80mm,使隧道炉外温度不烫手(温度在50度以下)，每段隧道炉腔配独立的控制电箱和温控系统.方便设置不同的温度.
4． 控制部分:每段隧道炉盖配单独的小控置电箱,每段的温度可独立控制和显示,温控系统宣荣牌H721型微电脑智能型数显温控器，配有PV和SV数字显示窗口，采用模块连续缓冲式输出控制加热器,采用SSR固态继电器输出。颠覆传统过零触发时带来的电流瞬间冲击大、控温波动大等影响，配合性价比极高的E系列4-20MA输出型温控器，可使输出电压平稳线性变化，控温效果更稳定，性能更卓越，(可根据温度的误差大小自动调整输出功率的大小)使温度更加精准,温度室可调,双温控器控制(设有超温上限温控器,防止因主温控器失控而损坏其产品,功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能,内部温差±3度；分四段八路控制（当到达设定温度时可任意关掉其中几段发热管，降低加热功率，其达到省电效果）。其它控制电路电器均采用进口三菱和日本富士电器控制；前后设有紧急停机按钮.确保安全.箱体前后两段装有多色指示灯,可随时监控隧道炉内的工作情况和故障.链条设有防卡死和报警装置.
5．传动部分:
采用链条式不锈钢网带,或皮带.机头机尾配可调节的主动滚筒,防止网带跑边.网带中间每隔80 mm穿有8厘不锈钢圆钢作为网带加强筋.网距为8mm*10mm*1.5 mm,底部和上部配有拖动道轨.
功能：烘干，收缩包装，焗漆，脱水，干燥，定型，预热，熔解及高温处理等。适合行业：电子，玩具，塑料，五金，印刷，食品，药材，烟草，喷漆，皮鞋及电池等。承托材料：可选用不锈钢网，不锈钢圆通，滚筒，PVC皮带及铁氟龙网。设计内容：可选用红外线或发热线运风加热，温度由室温-400℃，自动恒温控制，工作时间自动开关控制，超温警报，可调风口，排风口等。
功能：烘干，收缩包装，焗漆，脱水，干燥，定型，预热，熔解及高温处理等。适合行业：电子，玩具，塑料，五金，印刷，食品，药材，烟草，喷漆，皮鞋及电池等。承托材料：可选用不锈钢网，不锈钢圆通，滚筒，PVC皮带及铁氟龙网。设计内容：可选用红外线或发热线运风加热，温度由室温-400℃，自动恒温控制，工作时间自动开关控制，超温警报，可调风口，排风口等。
